DK10PR5,DK10PLR5,DK25PR5,DK25PLR5位移傳感器
簡單介紹：
日本索尼Magnescale 測量探規DK10/25系列:
高精度,堅固型探規,適用安裝于各種機器。
產品特點：
日本索尼Magnescale 測量探規DK10/25系列特點
1.量測范圍:10mm/0.39",25mm/0.98"
2.精度：0.5μm
3.適用于各種工廠作業環境.
4.高量測力(10PR5/10PLR5/25PR5/25PLR5)
5.低量測力(10NR5/25NR5/25NLR)
6.可選購多種配件(參見探規配件)

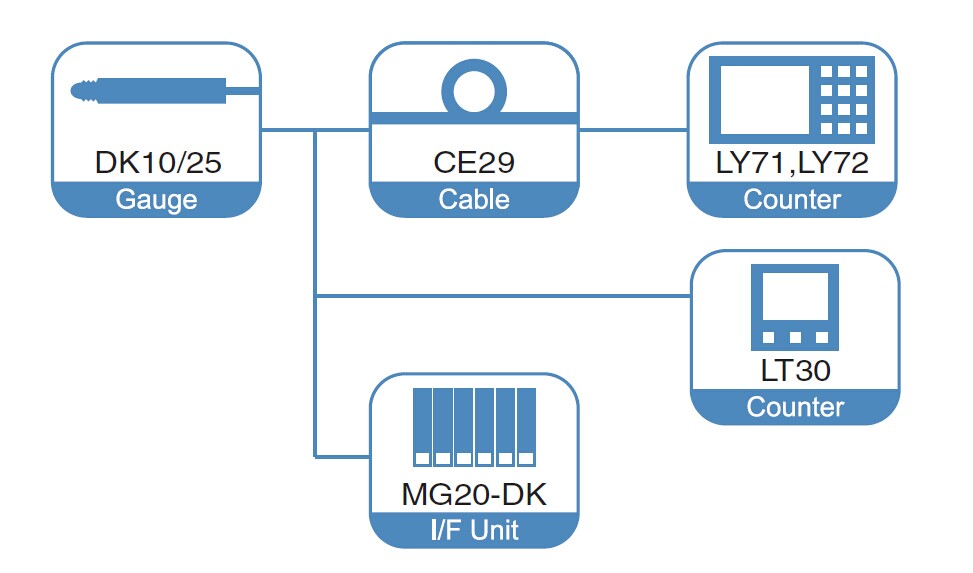

7.直接連接至A/B相數顯器． 技
術參數
技術參數：
型號名稱 | DK10NR5 | DK10PR5 | DK10PLR5 | DK25NR5 | DK25PR5 | DK25NLR5 | DK25PLR5 | |
輸出 | A/B/Z三相差動信號輸出(符合EIA-422標準)*請參見P17輸出信號相位差異度 | |||||||
解析度*1 | 0.5μm | |||||||
量測范圍 | 10mm | 25mm | ||||||
精度(溫度20℃) | 2μm | |||||||
量測力(溫度20℃) | 向上 | 0.3±0.25N | 4.9N以下 | 0.4±0.3N | 4.9N以下 | 0.4±0.3N | 4.9N以下 | |
側向 | 0.6±0.3N | 0.7±0.35N | 0.7±0.35N | |||||
向下 | 0.8±0.35N | 1±0.4N | 1±0.4N | |||||
原點 | 1點(距離轉軸1mm) | |||||||
最大反應速度 | 250 m/min | |||||||
耐震動(10 to 2000 Hz) | 150 m/s2 | |||||||
耐沖擊(11ms) | 1500 m/s2 | |||||||
保護等級 | IP50 | IP64 | IP50 | IP64 | IP50 | IP64 | ||
作業溫度 | 0℃ to 50℃ | |||||||
儲存溫度 | -20℃ to 60℃ | |||||||
電源電壓 | DC +5V | |||||||
消耗功率 | 1 W 以下 | |||||||
線纜長度*2 | 約2.5m | |||||||
線纜直徑 | ?20 0-0.013mm | |||||||
重量*3 | 大約230g | 大約300g | ||||||
量測頭 | 鎢鋼珠DZ-122(按裝螺絲M2.5) | |||||||
輸出線纜長度 | 最長22m | |||||||
保證行程次數 | 保證能量測至少5百萬次 | |||||||
配件 | + P M4*5螺絲(2個),說明書 | |||||||
*1:當連結至LT30系列,MG系列和LY70系列時,須先設定解析度,詳細資訊請參考相關說明手冊.
*2:延長線(選配)請參考P10 DK 802 A/B
*3:標示重量為全重量但不包含線纜以及電氣分割功能機盒.產品尺寸：

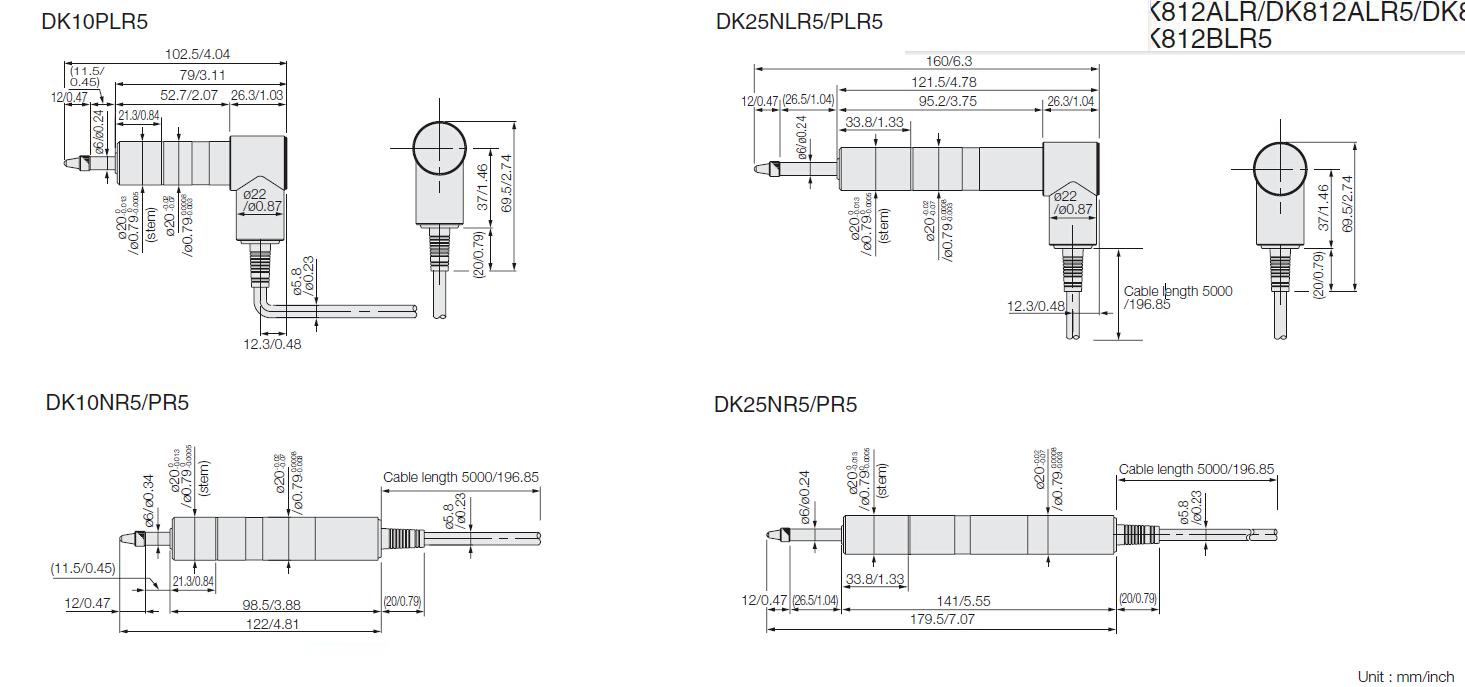

產品尺寸：
