CD3系列激光位移傳感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP

產品名稱：CD3系列激光位移傳感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP

所屬類別：激光位移傳感器

產品人氣：3785

更新日期：2019/3/11 9:03:11

詢價

產品介紹

激光檢測儀，激光測量儀，激光位移測量，CD3系列激光位移傳感器CD3-30N/P/CN/CP-50N/P/CN/CP-80N/P/CN/CP -100N/P/CN/CP -250N/P/CN/CP

激光位移傳感器CD3系列

激光位移傳感器CD3系列產品特點：

● 采用高精度CMOS感光元器件。

● 模擬量輸出設有跨度（SPAN）和歸零設定功能，以滿足各種

應用的需求。

● 可預設模擬量的上下限值作為報警輸出。

● 內置數字顯示器。

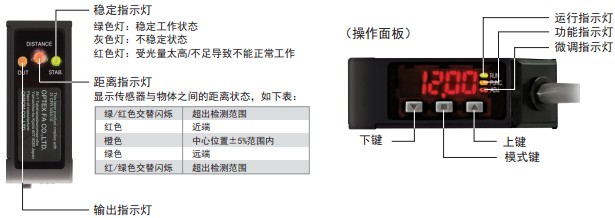

● 按鍵示教，數顯面板，操作簡便。簡易的示教按鍵，便于監視的數字顯示器。

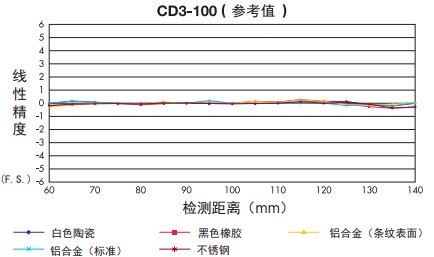

● 無論是反射率高的光澤面，還是如黑色橡膠等低反射率的物體，CD3系列均能穩定測量。

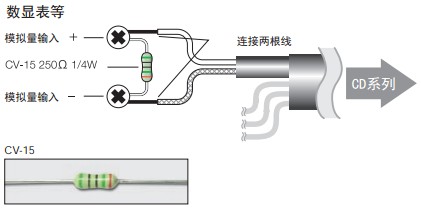

● 電壓輸出轉換器CV-15

若需要將4-20mA模擬電流輸出轉換成1-5V模擬電壓輸出,則可連接電阻CV-15 。

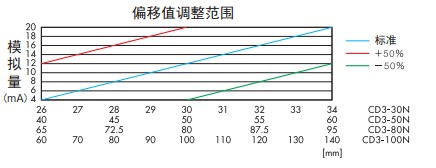

● 偏移值

設定偏移值是一個補償功能，可對正負極模擬輸出值進行反轉。

設定范圍為傳感器檢測距離的±50% 。

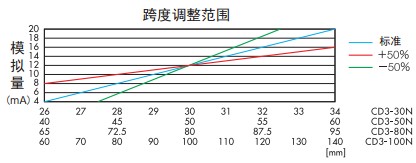

● 跨度調整

調整跨度值改變測量值（位移量）與距離之間的比例關系。

設定范圍為傳感器檢測距離的±50% 。

● 超出量程時的模擬量輸出保持功能

當模擬量值超出量程時，有如下兩種保持功能可選：

CLP 模式：模擬量值保持輸出24mA ；

HOLD 模式：模擬量輸出值為正常測量時的后一個測量值。

激光位移傳感器CD3系列技術參數：

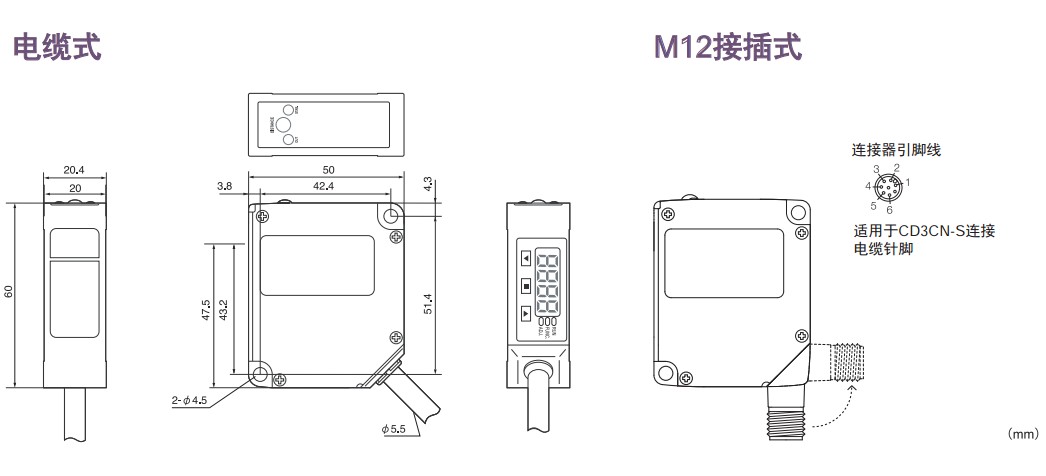

激光位移傳感器CD3系列外型尺寸：

點擊圖片放大（單位：mm）

激光位移傳感器CD3系列應用范圍：

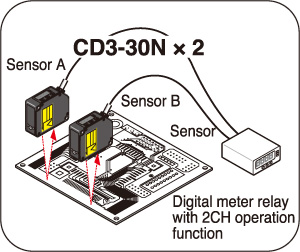

PCB板平整度檢測

for material handling(ZR-350)

同時連接多個CD3感應頭，檢測PBC板的平整度。

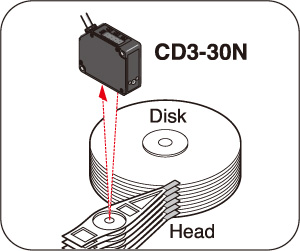

硬盤驅動器手臂的定位檢測

Beverage industry(ZR-QX200)

通過CD3系列定位硬盤驅動器（HDD）手臂的位置。

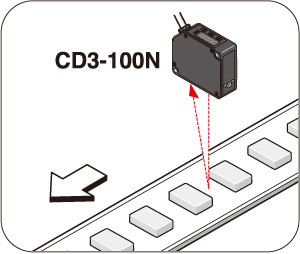

工件厚度測量

Car on the production line(ZT-1200)

CD3系列可以穩定測量傳送帶上的工件的厚度。

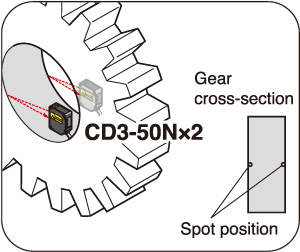

測量齒輪內徑

PCB(BGS-Z10N)

采用兩個CD3感應頭可以測量齒輪的內徑。

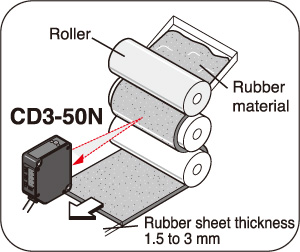

測量橡膠薄片厚度

PCB(BGS-Z10N)

通過CD3系列測量橡膠薄片的厚度。
